1000BASE滤波器的几种传输介质标准

    在数据仓库、视频会议、三维图象动画等多种应用中，人们需求更高的网络传输速率，千兆以太网技术得以发展。与快速以太网相似，它保留了10M以太网的全部特征（相同的数据帧结构、相同的介质访问控制方法、相同的组网方法），只是将数据发送时间从100ns一比特降低到1ns一比特，为了实现这一变化，千兆以太网将介质访问控制子层和物理层分开，即采用千兆介质专用接口技术，使MAC子层继续使用CSMA/CD方法，而在物理层实现数据传输率的提高。

    目前1000BASE有六种有关传输介质的标准：1000BASE-LX、1000BASE-SX、1000BASE-CX、1000BASE-ZX、1000BASE-T、1000BASE-TX。

1000Base-LX，是定义在 IEEE 802.3z 中的针对光纤布线吉比特以太网的一个物理层规范。1000BASE-LX使用长波激光信号源，波长为1270nm-1355nm。LX 代表长波长，与 1000Base-SX 相反，1000Base-LX 使用长波长激光（1310nm）越过多模式和单模式光纤，1000Base-SX 使用短波长激光越过多模式光纤。多模式光纤的最大距离是 550m，单模式是 5km。

1000BASE-SX，也对应于802.3z标准，只能使用多模光纤。1000BASE-SX所使用的光纤有：62.5μm多模光纤、50μm多模光纤。其中使用62.5μm多模光纤的最大传输距离为275m，使用50μm多模光纤的最大传输距离为550米。1000BASE-SX采用8B/10B编码方式。

1000BASE-CX，对应于802.3z标准，使用的是铜缆。最大传输距离25米，使用9芯D型连接器连接电缆。1000BASE-CX采用8B/10B编码方式。1000BASE-CX适用于交换机之间的连接，尤其适用于主干交换机和主服务器之间的短距离连接。

1000Base-ZX（或1000BaseZX）是针对吉比特以太网通信的思科指定标准。1000BaseZX 操作在平常的单模式光纤链路上，跨度可达43.5英里（70 km）。如果使用额外收费的单模式光纤或分布式移动单模式光纤，链路跨度达62.1英里（100km）是可能的。1000BaseZX 使用长波长激光（1550 nm）。1000BASEZX GBIC 对基于各种交换机和路由器产品的吉比特以太网接口有意被用作物理媒体依赖（PMD）组成部分。它操作在1250波特的信令速率上，传输和接收 8B/10B 编码数据。1000BASE-T 是最新的以太网技术，它是1999 年6月被IEEE标准化委员会批准的。这项技术是设计用来在现有的5类铜线，这种目前被最广泛安装的LAN结构上提供 1000mbps 的速度。它是为了在现有的网络上满足对带宽急剧膨胀的需求而提出的，这种需求是实现新的网络应用和在网络边缘增加交换机的结果最长距离。

1000BASE-T使用非屏蔽双绞线作为传输介质传输的最长距离是100米。1000BASE-T不支持8B/10B编码方式，而是采用更加复杂的编码方式。1000BASE-T的优点是用户可以在原来100BASE-T的基础上进行平滑升级到1000BASE-T。1000BASE-TX，IEEE千兆以太网标准的名称，该标准使用四对铜缆、速率为1000Mbit/s（1Gbit/s），最大电缆长度为100米。

1000Base-TX也是基于四对双绞线，但却是以两对线发送，两对线接收( 类似于100Base-TX的一对线发送一对线接收)。由于每对线缆本身不进行双向的传输，线缆之间的串扰就大大降低，同时其编码方式也相对简单。这种技术对网络的接口要求比较低，不需要非常复杂的电路设计，降低了网络接口的成本。但由于使用线缆的效率降低了(两对线收，两对线发)，要达到1000mbps的传输速率，要求带宽就超过100mhz，也就是说在五类和超五类的系统中不能支持该类型的网络。一定需要六类系统的支持。

2对线接收，2对线发送，网络设备无需回声消除技术，只有6类或更高的布线系统才能支持。

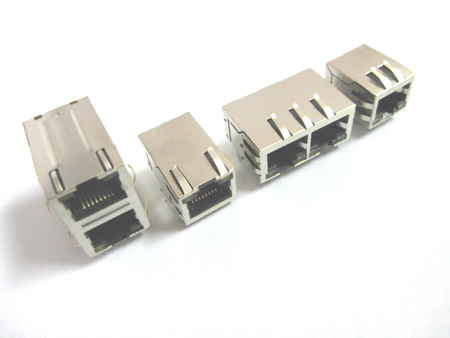

千兆RJ45滤波器/百兆RJ45滤波器
