RJ45连接器的组成结构
编辑:东莞市天睦电子科技有限公司(永联电子)      发布时间:2018-9-5      阅览次数:377

  RJ45连接器的根本组成结构


  RJ45连接器的运用十分便当,也给咱们的生活上带了许多便当。RJ45连接器的需求量十分大,RJ45连接器市场前景一向被看好,想要在国际上占有一席之地,立异是必不可少的,了解RJ45连接器的结构的根本组成对企业接下来的研制很有协助。

  RJ45连接器的根本结构件有①触摸件;②绝缘体;③外壳(视种类而定);④附件(结构附件和装置附件)

  1、触摸件(contacts) 是RJ45连接器完结电连接功能的核心零件。一般由阳性触摸件和阴性触摸件组成触摸对,通过阴、阳触摸件的插合完结电连接。

  阳性触摸件为刚性零件,其形状为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。阳性触摸件一般由黄铜、磷青铜制成。

  阴性触摸件即插孔,是触摸对的要害零件,它依托弹性结构在与插针插合时发作弹性变形而产生弹性力与阳性触摸件形成严密触摸,完结连接。插孔的结构种类许多,有圆筒型(劈槽、缩口)、音叉型、悬臂梁型(纵向开槽)、折迭型(纵向开槽,9字形)、盒形(方插孔)以及双曲面线簧插孔等。

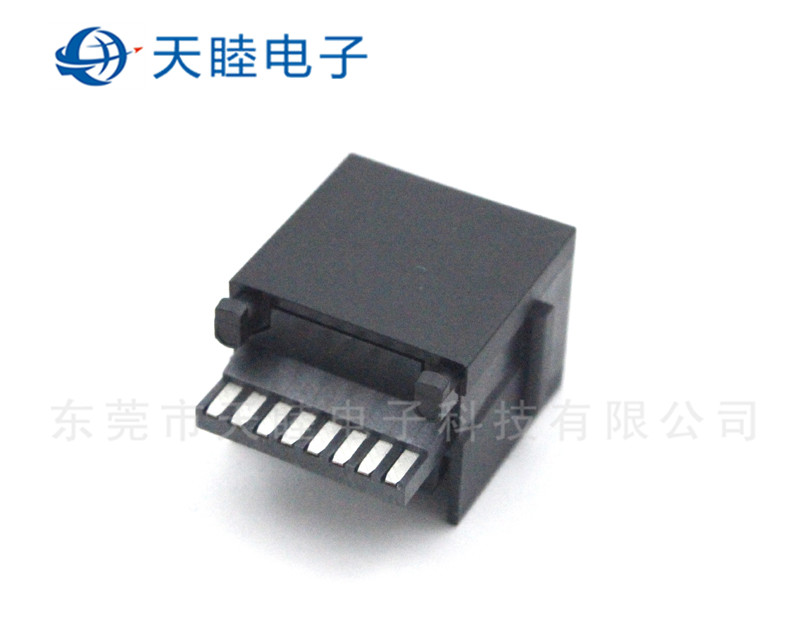

RJ45连接器高清图片

  2、绝缘体 绝缘体也常称为基座(base)或装置板(insert),它的作用是使触摸件按所需求的方位和间距摆放,并确保触摸件之间和触摸件与外壳之间的绝缘功能。杰出的绝缘电阻、耐电压功能以及易加工性是选择绝缘材料加工成绝缘体的根本要求。

  3、壳体 也称外壳(shell),是RJ45连接器的外罩,它为内装的绝缘装置板和插针供给机械保护,并供给插头和插座插合时的对准,进而将RJ45连接器固定到设备上。

  4、附件 附件分结构附件和装置附件。结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。装置附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件。
