RJ45连接器的类型有哪些
编辑:东莞市天睦电子科技有限公司(永联电子)      发布时间:2018-8-30      阅览次数:164

简说一下RJ连接器的类型

目前更常用的一种RJ连接器是RJ45连接器,用于ethernet连接,8P8C,可以连接4对双绞线,12mm宽,比RJ11系列要宽一些。RJ45连接器有时也用于电话或RS232连接,也有人用来传VGA视频信号。

提到RJ11就知道这是通用的电话连接器,其实它最早是美国某某公司开发的一种接插件的通用名称,原名为WExW,外形为6针,WE6W使用全部6个触点,而WE2W只使用中间两针,后来成为rj系列连接器中的一种。

RJ11和RJ14、RJ25为同一系列,尺寸相同,都是9.5mm宽,只是触点数量不同。RJ11只有中间一对触点,可以连接一对线,表示为6P2C (six position, two conductor);RJ14使用中间4个触点,可以连接2对线,表示为6P4C;RJ25使用全部6个触点,可以连接3对线,表示为6P6C。

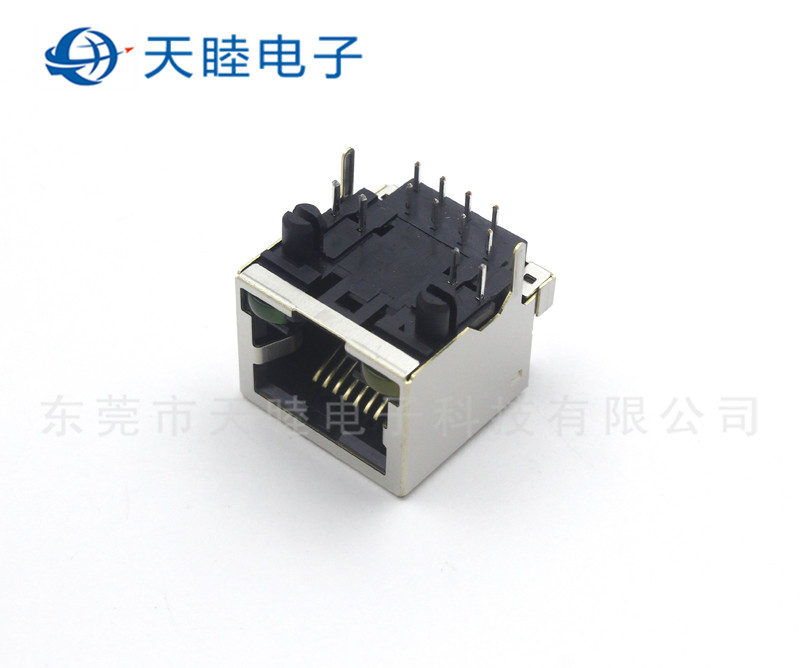

RJ45连接器高清图片

有时也可以用这种连接器提供低压小功率的电源(AC或DC),常用PIN2和PIN5(黑线和黄线)。一般使用RJ11作为此9.5mm系列的统称,分别使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C区别触点数量。

电话中还使用一种连接器,用于连接话机和手柄,称为4P4C(也有人称作RJ22 ,并与RJ9、RJ10组成一个系列),有4个触点,7.5mm宽,比RJ11尺小。

还有一种8P8C连接器称为RJ61,用于连接双绞线对。因为这种线序中第3、4对双绞线中的两线相距较远,会引起较大的串扰,不适合Ethernet这种高频信号的传输。

还有一种RJ48连接器,也是8P8C,可用于连接4对T1数据链路,每对线可传输时分复用的23个话路。
