RJ45连接器的插座面板有哪些
编辑:东莞市天睦电子科技有限公司(永联电子)      发布时间:2018-8-29      阅览次数:162

 RJ45插座根据线的排序不同方法分为两种:一种是网络中使用的直通型(橙白、橙、绿白、蓝、蓝白、绿、棕白、棕);另一种是PC对PC的交叉型(绿白、绿、橙白、蓝、蓝白、橙、棕白、棕)。


RJ45插座面板分类具体如下:
一、RJ45插座的分类对于RJ45插座而言不同设计的免打线工具模块,以及不同供应商的信息模块的接线结构和外观也不一样的,具体分类方法也都不同。
1、依据屏蔽性能分为屏蔽模块和非屏蔽模块。当安装屏蔽电缆系统的时候,整个链路都必须屏蔽,包括电缆和连接件,都需要运用到屏蔽的信息模块。
2、依据接线部位的不同,分别在上部端接和尾部端接两种,然而大部分产品采用上部端接的方式。

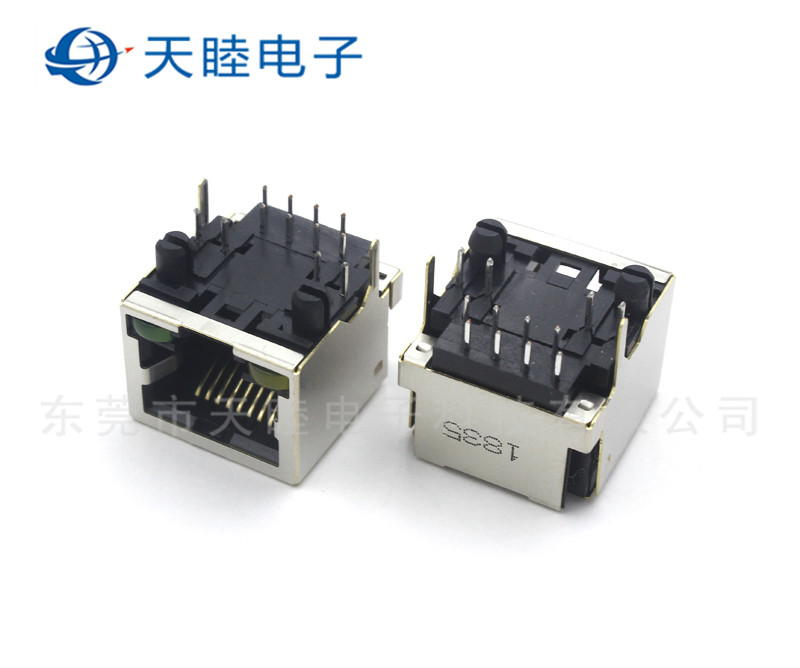

RJ45连接器高清图片
3、按照RJ45模块的安装位置来划分,可以分为地毯型、埋入型、桌上型和通用型四个标准。
4、根据模块端连接时是否需要打线来分,可以分为信息模块有打线式与免打线式信息模块两种。打线式信息模块需要使用专用的打线工具将双绞线导线压入信息模块的接线槽内。免打线工具设计也是模块的人性化设计的一个体现,这种模块端接时不需要使用专用得刀具。
二、RJ45插座的规格一般常见和常用的RJ45非屏蔽模块宽2cm、高2cm、厚3cm、塑体阻燃,抗高压、可以卡接到任何M系列模式化面板、支架或表面安装盒当中,并可在标准面板上以45或90斜角安装,一般特殊的工艺设计至少需要提供750次重复插拔。
